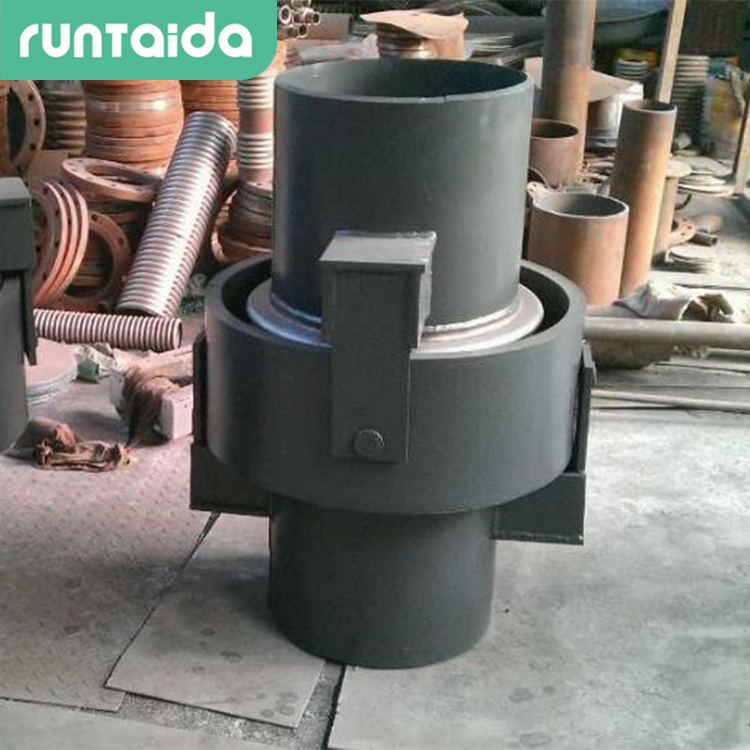

萬向鉸鏈波紋補償器的工作原理
萬向鉸鏈波紋補償器簡稱GDWJ，也稱為萬向鉸鏈波紋伸縮節、萬向鉸鏈波紋膨脹節，是由兩個或三個補償器配套使用（單個使用鉸鏈補償器沒有補償能力），可以補償管線任意 平面內的角位移，鉸鏈波紋補償器廣泛適用于化工、石油、熱電、冶金，城市集中供熱采暖等管網中，地溝和高空架設的管道。同時，便于管路設計，便于安裝施工。
型號：本廠生產萬向鉸鏈不銹鋼波紋伸縮節DN100-DN6000，
壓力級別0.1MPa-2.5MPa
波紋伸縮節連接方式：①法蘭連接式②接管連接式
產品橫向補償量：±2-±9
鉸鏈波紋補償器可以吸收三維方向的變形量，也可吸收任意方向的位移，主要用于電廠鍋爐送粉管道，吸收鍋爐爐膛向下熱膨脹和爐膛的橫向膨脹及送粉管道的熱位移。本 補償器一般裝設在燃燒器入口的水平或垂直送粉管道上。規格系列DN100~DN6000，系列外的規格，可向我廠另行訂貨。
萬向鉸鏈補償器為了減少介質的自激現象，在產品內部設有內套管，在很大程度上限制了徑向補償能力，故一般僅用以吸收或補償管道的軸向位移（如果管系中確需少量的徑 向位移，也可以吸收軸向、角向和任意三個方向位移的組合；鉸鏈補償器（也稱角向補償器），它以兩個或三個補償器配套使用（單個使用鉸鏈補償器沒有補償能力），用以吸 收單平面內的橫向變形；萬向鉸鏈（角向）補償器，由兩個或三個配套使用，可吸收三維方向的變形量。
